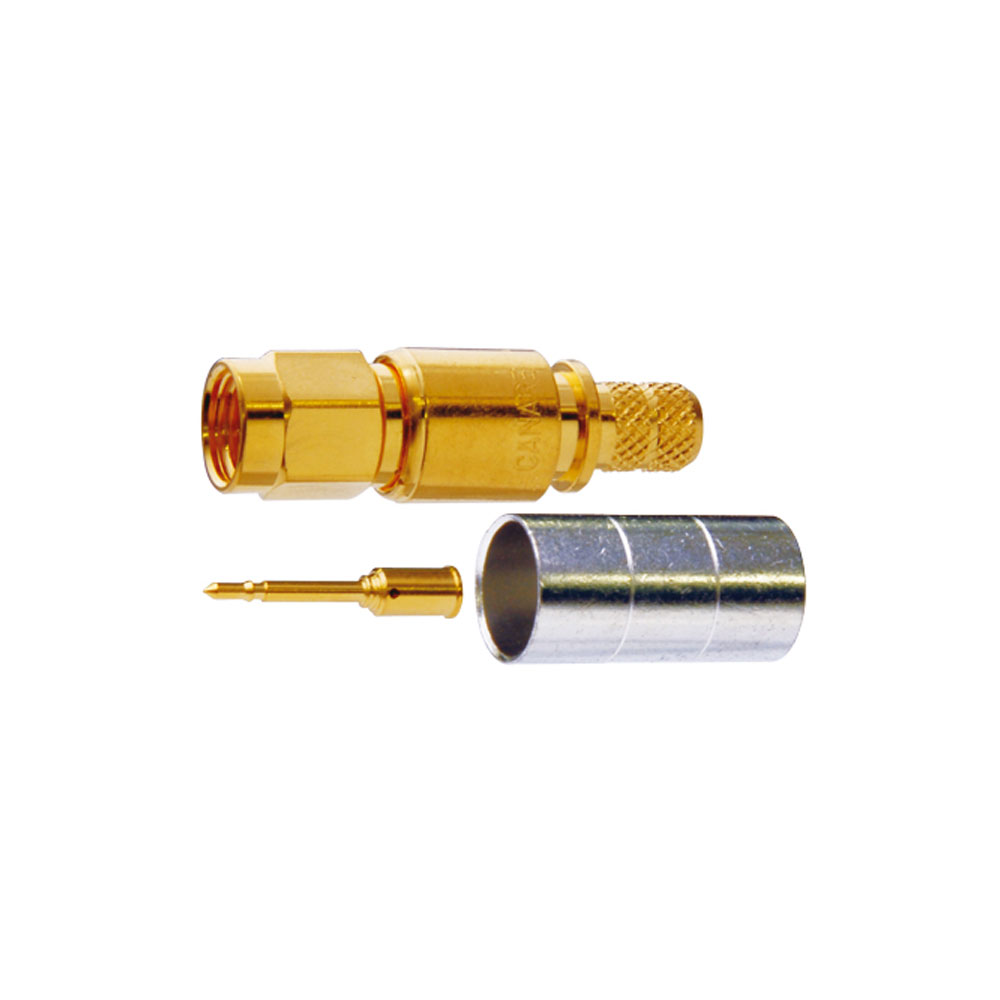

Canare SMAP-C31A krimpovací SMA konektor

Krimpovací konektor SMA 50 Ohm pre telekomunikačné zariadenia a meracie prístroje.

Kľúčové vlastnosti a výhody

• VSWR 1,1 alebo menej do 2 GHz, 1,2 alebo menej do 4 GHz.
• Krimpovacia konštrukcia Canare zabezpečuje rýchlu a spoľahlivú inštaláciu

Pomer stojatých vĺn (VSWR) a spätná strata
Ukončenie prijímacieho konca koaxiálneho kábla s obmedzenou dĺžkou pomocou hodnoty odporu, ktorá sa nerovná jeho charakteristickej impedancii, vytvára odrazenú vlnu, ktorá sa vracia späť po kábli na vysielací koniec. Výsledkom je vznik interferencie medzi šíriacou sa vlnou a spätnou vlnou, čo vedie k vzniku stojatej vlny, ktorá spôsobuje kolísanie úrovne napätia. Stupeň zhody koncového odporu s charakteristickou impedanciou sa udáva pomocou normy VSWR alebo pomeru stojatých vĺn napätia zobrazenej na obr. 1. Ruka v ruke s pomerom VSWR ide činiteľ spätných strát, ktorý meria veľkosť prúdu odrazenej vlny vo vzťahu k prúdu putujúcej vlny. (Pozri obr. 2)

Obr. 1 Rozloženie napätia na koaxiálnom kábli

Obr. 2 Prevodná tabuľka VSWR na spätné straty
